Монтаж электрических сетей в условиях городской застройки, в большинстве случаев проводятся под землей. Кабель размещается в специальных каналах, блоках, эстакадах, внутри здания. Перед началом работ необходимо рассчитать маршрут, чтобы обеспечить безопасность работ.

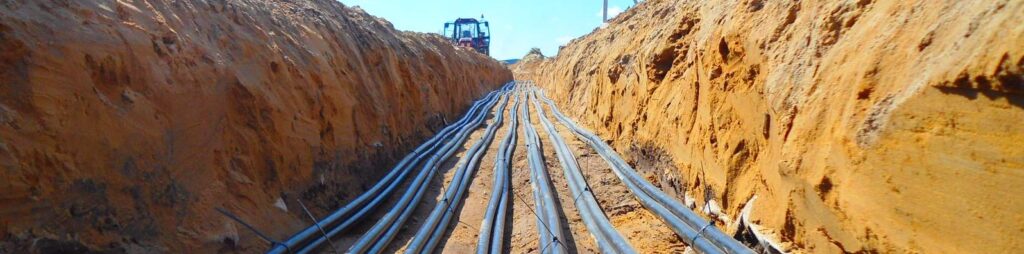

Монтаж кабеля в траншее
Наиболее распространенным способом монтажа является подземный. Основные правила касаются глубины траншеи, которая не должна быть меньше 80 см. Параллельная прокладка осуществляется на расстоянии от 10 см. Расстояние до ближайшего здания, больше 60 см, а до теплопровода свыше 20 см.
Рекомендованное количество одновременно проложенных кабелей не должно превышать 6 шт. При необходимости увеличения этого параметра нужно создавать новую траншею, с расстоянием не менее 1,2 м
Линии должны быть защищены при помощи песка, кирпичей или специальных плит.
Такие траншеи занимают мало место, это является основным преимуществом. Недостаток заключается в возможности повреждения в случае проведения параллельных работ.

Монтаж кабеля в каналах
Кабель-канал используется при прокладке кабеля на полу, потолке, вдоль стен. Состоит из короба и крышки. Материалом для изготовления является негорючий пластик, алюминий или специальные сорта стали.
Перед началом работ необходимо проработать маршрут. При составлении пана чертежа необходимо четко просчитать количество проводников. При монтаже учитываются правила технической безопасности, то есть предусматривается исключение угрозы механического теплового воздействия.

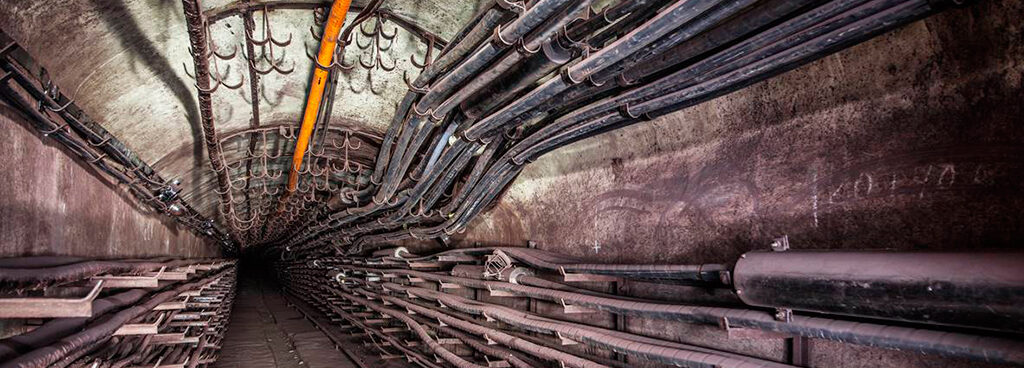

Монтаж в туннеле или коллекторе
На крупных предприятиях и районах города, где имеется плотная застройка предпочтение отдается прокладке кабеля в тоннеле или коллекторе.
Данные сооружения могут иметь круглое или прямоугольное сечение. Бывают проходные и полупроходные, а также односторонние и двусторонние.
Обязательным условием является обязательное наличие вентиляции. Выбор зависит от конкретных условий. Необходимо установить заслонки, которые автоматически должны предотвратить движение воздуха в случае возникновения пожара.
Кабель внутри тоннеля должен быть прикреплен. На изгибах устанавливаются муфты.
Освещение обеспечивается за счет сети питания. Кроме того, используются переносные светильники.

Чтобы защитить кабель от негативного влияния внешней среды, существует технология протяжки кабеля в блоках. Сами блоки изготавливаются из бетона, поливинилхлорида, керамики. Внутри располагаются отверстия. Количество может быть разным.
Установка смотровых колодцев является обязательным, при укладке кабеля таким способом. Расстояние между колодцами зависит от длины трассы и может составлять от 15 м до 150 м. Колодцы бывают угловые, разделительные, переходные.
Для проведения работ требуется гидравлическая натяжная машина и другие приспособления, например кабельный чулок.
Данный метод наиболее востребован в местах нахождения железных дорог и в агрессивных грунтах.

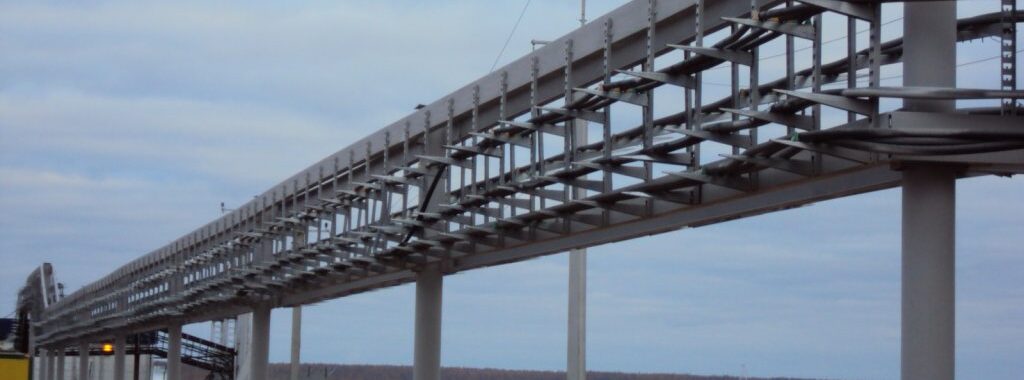

Монтаж кабеля на эстакадах и галереях
Еще один метод – монтаж кабеля на эстакадах и галереях. Он применяется в местах, где наблюдается опасная концентрация взрывоопасных газов.
Эстакады изготавливаются из металла, железобетона, а также комбинируя эти материалы.
Галереи, в отличие от эстакад полностью закрываются. Стены и крыши часты делают их железобетонных панелей.
Для проведения работ требуются угловые и линейные ролики и электролебедки.
